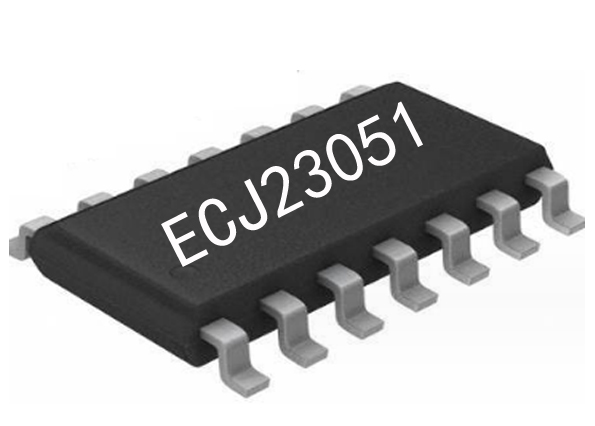

在現代LED照明控制領域，ECJ23051-EE9AC6 12V RGB燈串芯片憑借其精巧設計和穩定性能，已成為七彩燈串及RGB燈帶應用中的核心控制元件。這款采用SOP-14封裝的集成電路，集成了智能色彩管理與節能驅動技術，為裝飾照明提供了專業級解決方案。

一、智能色彩控制機制

RGB幻彩燈芯片上電即啟動白燈模式，通過內置振蕩電路產生基準時鐘信號，驅動PWM模塊輸出三路獨立占空比。其七彩循環漸變功能采用非線性混色算法，在HSV色彩空間實現平滑過渡，漸變周期可通過外部電容調節。獨特的模式記憶功能通過內部EEPROM實現：5秒內的快速斷電上電可觸發藍、紅、綠、白四色循環切換，該狀態數據可保持72小時；當斷電超過5秒時，芯片自動復位至初始白燈狀態，這一特性通過內部RC延時電路與電壓檢測模塊協同實現。

二、電氣性能深度解析

在2.2V-5.5V寬電壓范圍內，芯片內部LDO穩壓電路可確保邏輯單元穩定工作。實測顯示，在5V供電時，靜態電流僅1.5mA，內置的三路30mA恒流驅動可直接驅動中小功率LED。對于大電流應用場景，DRV1-DRV3引腳支持外接MOSFET（如AO3400），理論驅動能力可達2A每通道。溫度適應性方面，芯片采用COMS工藝設計，在-20℃至+85℃環境溫度下，PWM輸出頻率偏差小于±3%，色彩一致性誤差Δu'v'<0.003。

三、典型應用電路設計

推薦電路包含三個關鍵部分：1）電源模塊建議采用100μF電解電容并聯0.1μF陶瓷電容進行退耦；2）RGB輸出級使用SOT-23封裝的MOS管陣列時，需在柵極串聯10Ω電阻抑制振蕩；3）模式切換端子應配置10kΩ上拉電阻。實際應用案例顯示，當驅動5米60燈/米的RGB燈帶時，外接SI2302 MOS管可實現全彩顯示，系統總效率達92%。

四、生產工藝與可靠性

芯片采用0.35μm晶圓工藝制造，ESD防護等級達到HBM 2000V。在老化測試中，連續工作1000小時后色彩輸出漂移量小于5%。封裝采用SOP-14 EP（Exposed Pad）形式，底部散熱焊盤可將熱阻降至35℃/W，配合1oz銅厚PCB時，溫升較傳統封裝降低40%。

五、市場應用對比

相較于傳統七彩燈串芯片方案，ECJ23051-EE9AC6在12V系統應用中無需額外電平轉換，布線成本降低30%。與TM1812相比，其漸變平滑度提升明顯，在慢速漸變模式下可呈現256級色階過渡。當前1688平臺批量采購價（≥1K pcs）為￥0.38-0.45，性價比優勢顯著。

該芯片特別適用于景觀裝飾、節日燈飾等場景。某深圳廠商的實測數據顯示，在驅動300顆5050 RGB LED組成的燈串時，整體功耗較競品低15%，且色彩均勻性達到行業領先水平。未來隨著智能照明需求增長，此類高度集成化的控制芯片將持續推動LED應用邊界擴展。
