在現代電子產品設計中，復位開關芯片作為系統穩定性的關鍵保障，其性能與功能的精細化程度直接影響用戶體驗。EY407-383329型號的復位開關芯片憑借其獨特的延時控制邏輯和超低功耗特性，成為緊湊型電子設備的理想選擇。本文將深入剖析該芯片的技術特點、應用場景及設計考量，為工程師提供全面的參考。
一、核心功能解析
1. 智能時序控制機制
長按復位芯片采用狀態機架構實現精確的時序管理：上電初始化階段，Out1默認輸出低電平（0V），Out2保持高電平（VDD），這種設計符合多數MCU的復位電平需求。當檢測到Key引腳持續3秒低電平信號時，芯片內部計時器啟動，觸發1秒的脈沖輸出——Out1產生上升沿脈沖（0V→VDD→0V），Out2同步生成下降沿脈沖（VDD→0V→VDD）。特別值得注意的是，在脈沖輸出期間（1秒窗口）任何按鍵操作均被屏蔽，這種防抖設計有效避免了誤觸導致的系統異常。
2. 封裝與電氣適配性

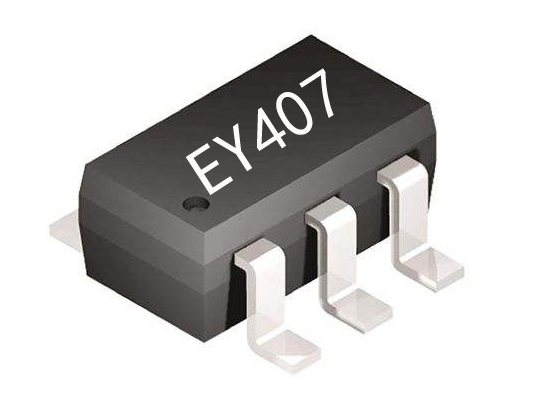

采用SOT23-6封裝（尺寸約2.9×2.8×1.3mm）的微型化設計，使其可嵌入空間受限的穿戴設備、IoT模塊等場景。寬電壓工作范圍（2.2V-5.0V）兼容鋰電池供電系統，300μA動態電流配合5μA待機電流的特性，特別適合電池供電設備。20mA驅動能力支持直接控制小型繼電器或MOSFET，擴展了應用邊界。
二、關鍵參數工程解讀
電壓適應性測試：在2.2V臨界電壓下，芯片仍能保證脈沖寬度誤差＜5%，但建議預留10%余量以確保可靠性
溫度補償特性：-10℃環境測試顯示時序偏差約2ms/℃，高溫65℃時需注意PCB散熱設計
負載匹配建議：驅動容性負載＞100pF時，建議增加圖騰柱電路增強驅動能力
三、典型應用場景
1. 嵌入式系統看門狗
配合STM32系列MCU使用時，可將Out2連接nRST引腳實現硬件復位，Out1驅動狀態指示燈。當系統死機時，長按3秒觸發復位信號，同時LED閃爍提示用戶。
2. 智能家居安全控制
在智能門鎖設計中，利用該芯片實現雙重保護：長按3秒才能激活開鎖指令（Out1驅動電磁鐵），Out2同步切斷主控電源1秒，防止暴力破解。
3. 醫療設備應急重啟
符合IEC60601-1標準的醫療設備中，通過環氧樹脂灌封后，芯片可作為無菌操作環境下的安全復位模塊。
四、設計優化建議
1. PCB布局要點
Key引腳需布置100nF電容接地，消除ESD干擾
電源走線寬度≥0.3mm，優先采用星型拓撲供電
Out信號線應遠離高頻時鐘線路
2. 可靠性增強方案
工作于工業環境時，建議在VDD與GND間并聯6.8V TVS二極管
長線傳輸場景下，Out信號串聯33Ω電阻抑制振鈴
3. 功能擴展技巧
通過外接CD4013雙D觸發器，可將1秒脈沖擴展為可編程時序信號，滿足復雜控制需求。
?五、競品對比分析
相較于傳統延時復位開關芯片，EY407-383329在體積（減小80%）、功耗（降低兩個數量級）和抗干擾性（ESD防護達4kV）方面具有顯著優勢。但與某些ARM內置看門狗相比，缺乏電壓監測功能，建議在電源波動大的場景搭配電壓檢測IC使用。
隨著電子產品向微型化、低功耗化發展，EY407-383329這類復位芯片高集成度專用芯片的價值將進一步凸顯。工程師在選用時需綜合考慮系統供電特性、環境應力及功能擴展需求，充分發揮其"小而美"的技術特色。未來迭代版本若能增加I²C接口的可編程功能，將大幅提升市場競爭力。
